阻尼铰链的安装方法

天为大家讲解一种家具、橱柜的柜门上经常用到的五金配件“铰链”的安装,铰链又称合页、飞机、门铰,铰链这个东西在柜门链接上起到很大的作用,可以说是家具的核心,选择质量好的铰链也是很有必要的,质量好的铰链可以使家具的寿命大大增加,同时铰链安装方面也是很重要的,若安装得不好,家具使用体验会大打折扣,以下LEGI红领巾为大家详细得不能再详细的讲解一下铰链的安装方法吧:

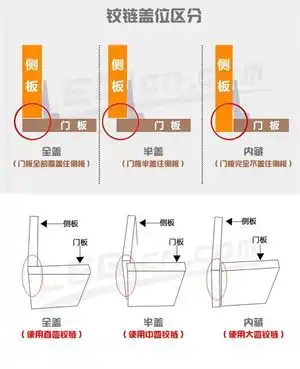

我们的铰链是有多种多样的,我们以市场上最常规的款式 “35杯阻尼铰链”来讲解,首先要科普铰链的盖位,一般铰链分为直铰(全盖)、中弯(半盖)、大弯(不盖/内藏),这三种盖位,请看下图:(根据图片选择你需要的铰链款式)

铰链柜门安装视频_铰链柜门安装方式有几种_柜门铰链不同安装方式

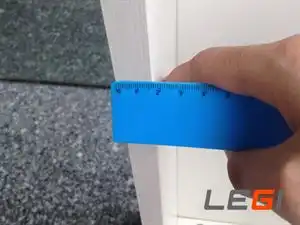

我们以全盖的柜门来解说安装,先量一下柜体的板厚是多少,常规铰链适用的厚度为14-21mm厚的板,以下为16mm

铰链柜门安装方式有几种_铰链柜门安装视频_柜门铰链不同安装方式

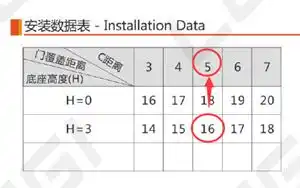

根据厂家所提供的数据来开柜门上的杯孔,以下对应是我们的数据为例

铰链柜门安装方式有几种_铰链柜门安装视频_柜门铰链不同安装方式

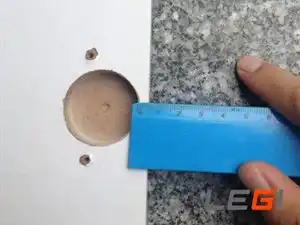

以H=3的铰链安装,可看出上图对应的C距离为5mm,那么我们对应开孔就是5mm。

柜门铰链不同安装方式_铰链柜门安装视频_铰链柜门安装方式有几种

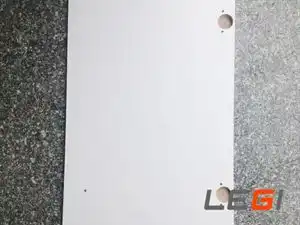

对柜门两边都进行开孔处理。

铰链柜门安装方式有几种_铰链柜门安装视频_柜门铰链不同安装方式

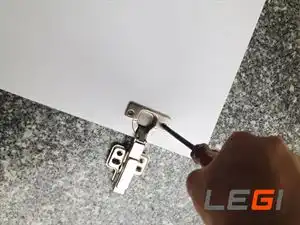

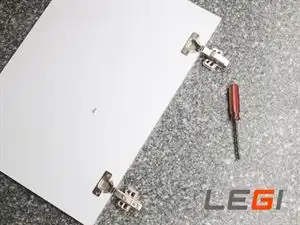

把铰链的铰杯用螺丝安装在柜门上,两边安装。

柜门铰链不同安装方式_铰链柜门安装视频_铰链柜门安装方式有几种

柜门铰链不同安装方式_铰链柜门安装方式有几种_铰链柜门安装视频

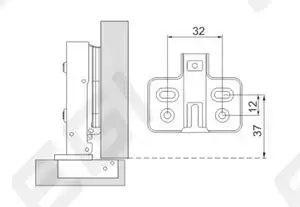

大家根据以下图片可看出铰链的底坐安装数据为37mm。

铰链柜门安装方式有几种_柜门铰链不同安装方式_铰链柜门安装视频

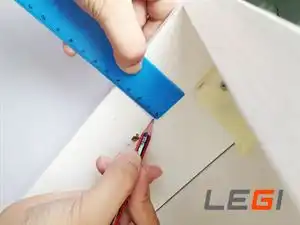

我们用工具划好直线标记37mm的螺丝位置。

柜门铰链不同安装方式_铰链柜门安装视频_铰链柜门安装方式有几种

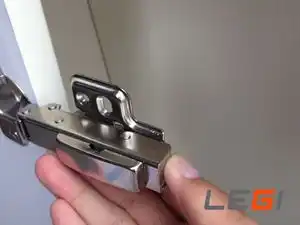

此铰链为拆装款式,如下图按下铰链的尾扣,拆下铰链的底座,若铰链为固定装不能拆下就只能直接装了。

铰链柜门安装方式有几种_铰链柜门安装视频_柜门铰链不同安装方式

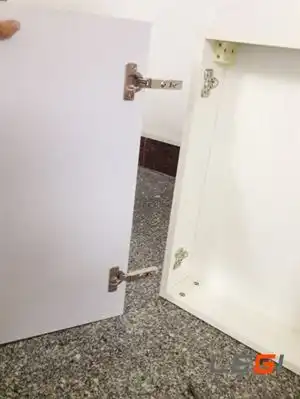

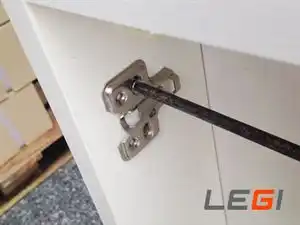

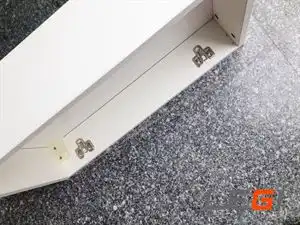

把两个铰链底座用螺丝安装上柜体上

柜门铰链不同安装方式_铰链柜门安装视频_铰链柜门安装方式有几种

铰链柜门安装视频_铰链柜门安装方式有几种_柜门铰链不同安装方式

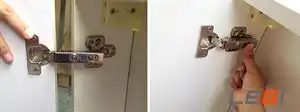

如下图将铰链臂身扣上底座上,用手指用力按下,听到咔嗒的一声就表示铰链已扣好。

铰链柜门安装视频_柜门铰链不同安装方式_铰链柜门安装方式有几种

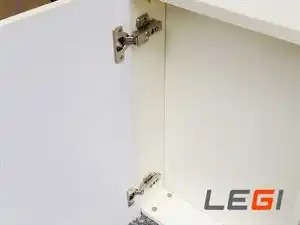

至此柜门铰链已经完成安装了。

铰链柜门安装方式有几种_柜门铰链不同安装方式_铰链柜门安装视频

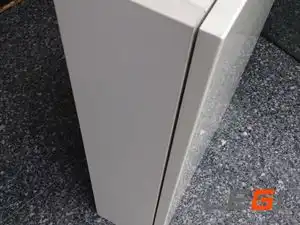

那么问题来了,安装完后可能出现以下的一些小小问题:噢NO!柜门的缝很大怎么办?

铰链柜门安装视频_柜门铰链不同安装方式_铰链柜门安装方式有几种

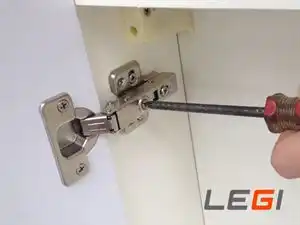

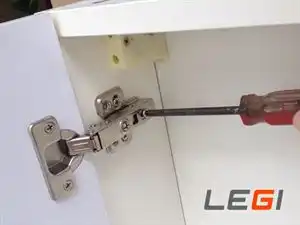

如下图调节尾部的螺丝就可以把门缝减小了。

铰链柜门安装视频_柜门铰链不同安装方式_铰链柜门安装方式有几种

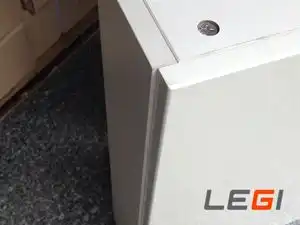

还有,柜门如下图盖不到位怎么办?

铰链柜门安装方式有几种_柜门铰链不同安装方式_铰链柜门安装视频

调节铰链中间螺丝即可解决。

铰链柜门安装方式有几种_铰链柜门安装视频_柜门铰链不同安装方式

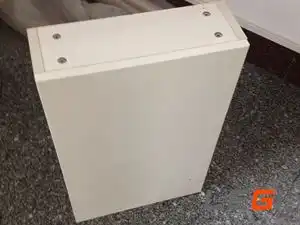

看!!!是不是很Perfect?

铰链柜门安装方式有几种_铰链柜门安装视频_柜门铰链不同安装方式

如果想清洁柜体的时候可按下尾部卡扣分离柜门和柜体哦!

柜门铰链不同安装方式_铰链柜门安装方式有几种_铰链柜门安装视频

不用谢我,请叫我红领巾!
