直线导轨的构造与精度

■直线导轨的构造与特长

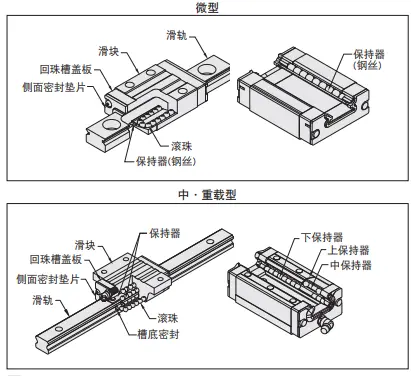

●直线导轨使钢珠在经过精密磨削加工后的滚动面上滚动，通过树脂制回珠槽盖板进行循环。

●侧面密封垫片防止异物从外部进入滑块内部。

●微型直线导轨是将4个点与轨道面接触的钢珠排成2列的构造。

●中·重载直线导轨是将2个点与轨道面接触的钢珠排成4列的构造。

●作用于滑块的4个方向(径向、反径向、横向)的额定负载相同。可在任一姿势下使用。

●米思米的直线导轨以滑块与滑轨的配套产品确保径向间隙(预压)与精度。请务必将滑块和滑轨配套使用。

●使用注意事项

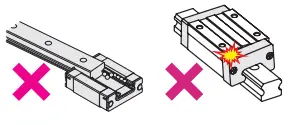

米思米的直线导轨安装了保持器，虽然拆卸滑块时钢珠不容易脱落，但要是在高速状态下将滑块从滑轨上拆下，或者斜向插入滑轨，则滚珠可能会脱落。请小心、谨慎地拆装滑块。

请务必避免碰撞回珠槽盖板，否则会影响钢珠的循环，造成滑动不良。

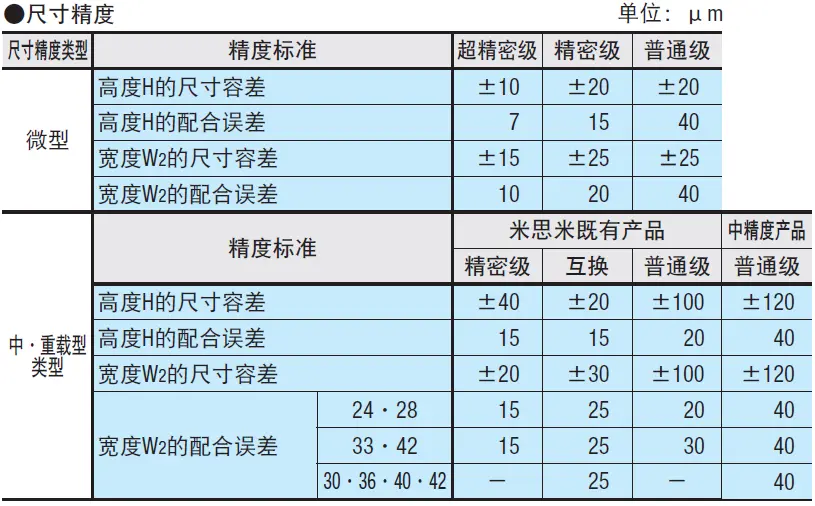

■精度

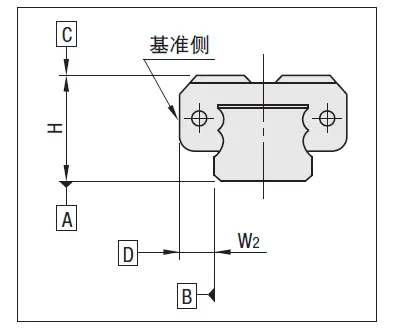

【高度H的配合误差】

组装在1根滑轨上的多个滑块的高度(H)尺寸的最小值与最大值之差。

【宽度W2的配合误差】

组装在1根滑轨上的多个滑块、滑轨之间的宽度(W)尺寸的最小值与最大值之差。

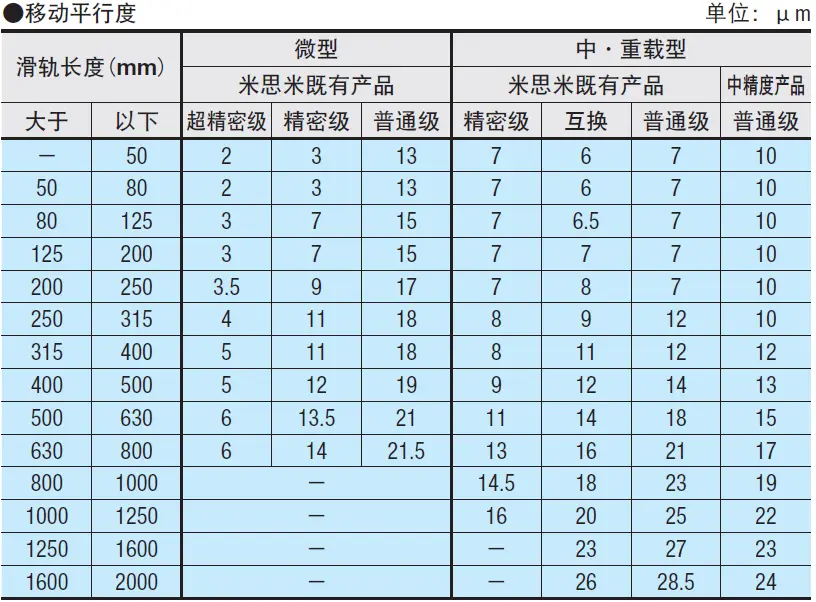

【移动平行度】

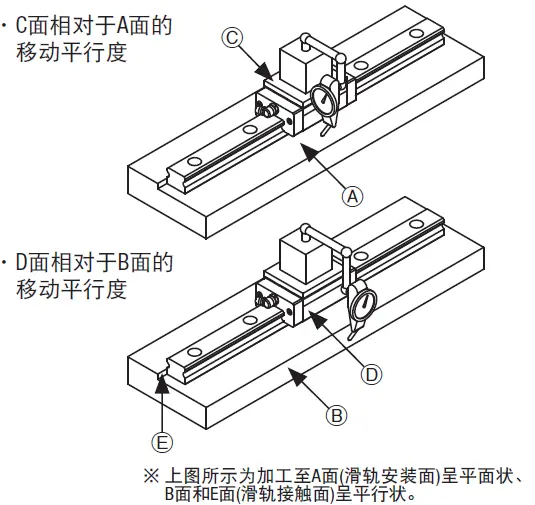

表中数值均为把滑轨固定在基准座后进行的测量值。

在滑轨全长范围内移动滑块时，测量滑块上表面C相对于滑轨底面A的变化、滑块基准面D相对于滑轨基准面B的变化。
