如何使用承重滑轨

设计必备篇-13

承重轨道也叫抽屉滑轨，隐藏滑轨。属于直线滚珠轴承的一种，主要应用于抽屉，家具，和一些需要顺畅抽出的部件。虽然说家具里面应用更多，但我们机台设计有不少地方也是可以参考家具的设计，引用这类滑轨提高客户满意度。它负载能力强，能将负载悬空抽拉自如并且能完美的缩回隐藏自己，但缺点也很明显，精度低，操作不当易损坏，卡死。。。

一、什么时候选用承重滑轨？

像抽屉一样，需悬空抽出一段不短的距离

精度要求不高，因为该滑轨间隙大，本身晃的厉害，还会有一定的下垂。若要提高这些精度，需额外加辅助机构。

需要隐藏滑轨本身，使外观美观。

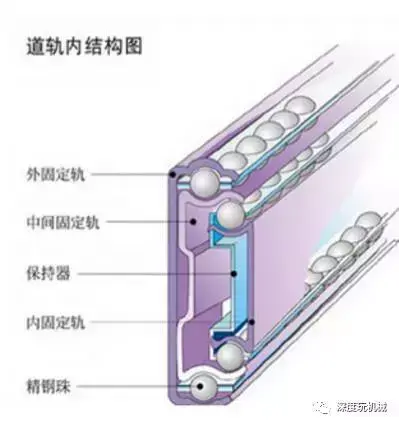

二、承重滑轨的构造

三、承重滑轨的分类

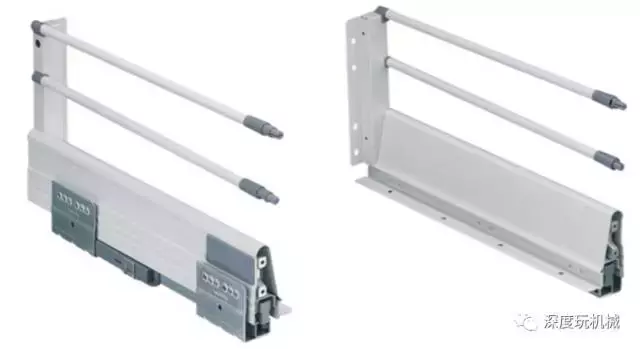

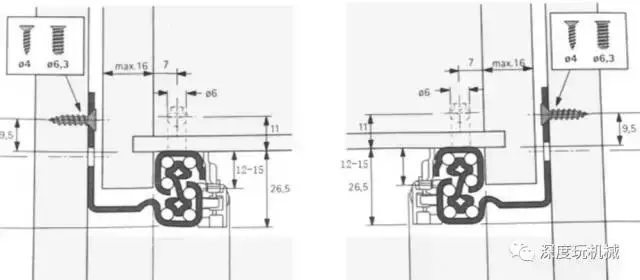

1.托底式

托底式主要特点是隐藏性好，无噪音，安装在滑动部件的底部，使整体部件显得美观，给人十足高大上的感觉。

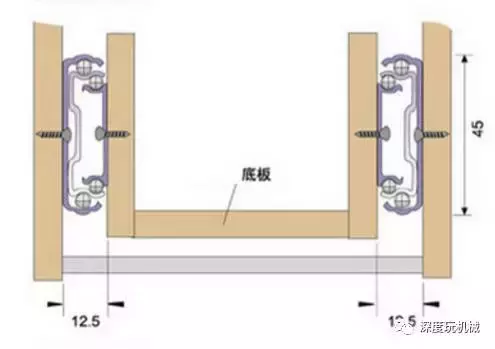

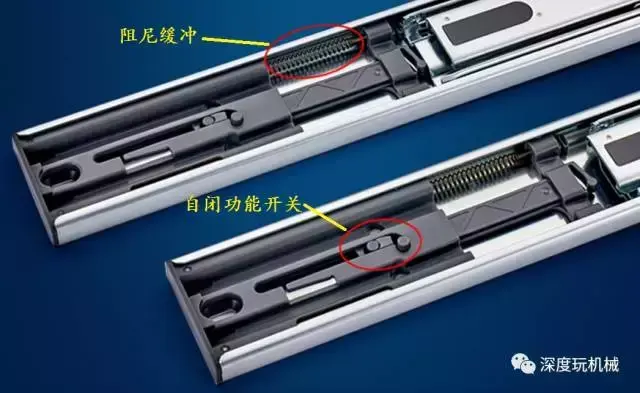

2.侧面钢珠式

特点：承重能力强，安装便捷，耐用，平顺，节省空间。

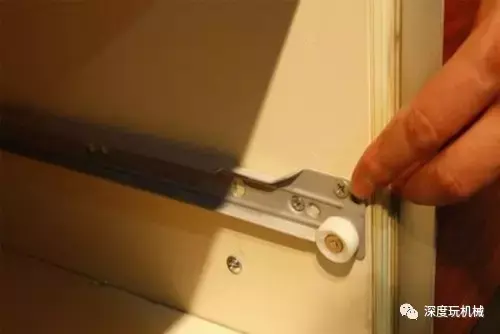

3.滚轮式

特点：结构超级简单，便宜，但承重能力差，也不具备缓冲和自闭功能。一般用于日常的电脑键盘抽屉，轻型抽屉。

四、如何选用承重滑轨

1、行程选择

一般都有三种行程的延伸方式。1.部分延伸：延伸长度是闭合长度的50%-65%；2.完全延伸：延伸长度=闭合长度；3.过度延伸：延伸长度可达到闭合长度的150%。

延伸的越多，用户体验会越好，当然延伸越多的价格也会贵一些，按需选择。

2、承重能力

承重能力重要性不必多言，一般选用经验实际负载

3、材质选择

铝

挠性大，但轻负载

冲压钢

最经济，但是不适合用在冲击和振动的场合

冷轧钢

低成本，但是不能重载

淬硬冷轧钢

刚性好，耐用，但是价格高

尼龙

非常静音，耐磨。负载有限，纯尼龙的市场上几乎没有

4、滑轨拉出力度

一般抽拉力度是不需要很大的，但是有些厂商的产品研发不成熟，担心滑轨在抽屉关闭时力度不足，加大弹簧的力度，导致拉出很费力。一般2KG左右的拉力为合适。

5、滑轨是否摇摆

承重滑轨的摆动标准是无载荷，不超出抽出距离的1.25。如果摆动太大，一方面有可能会导致阻尼器失效，另一方面也给人不靠谱的感觉。

五、设计注意事项

1、留间隙

由于承重滑轨是俩条配对使用的，当选择装在俩侧的滑轨时，设计要注意留3mm间隙作为余量，不然有可能装不上。或者固定板拉长孔，设计成可调。

2、合理布置载荷

载荷尽量布置在滑动部件的中心处，这样有利于滑轨受力均匀。提高稳定性和寿命。

3、按要求设计安装位置

侧面安装的滑轨最好不要安装在底部，否则承重能力会大打折扣。

4、计算使用寿命

每个品牌的计算公式不一样，按照所选品牌给的计算公式计算即可。

5、安装水平

保障水平安装，此种滑轨不适用于垂直安装和倾斜安装。

说明：本篇承重轨道也是网友想了解的，所以优先更新。若各位朋友还有什么需要提前看到的内容，可以给我留言，我会安排尽快更新相应的文章。
